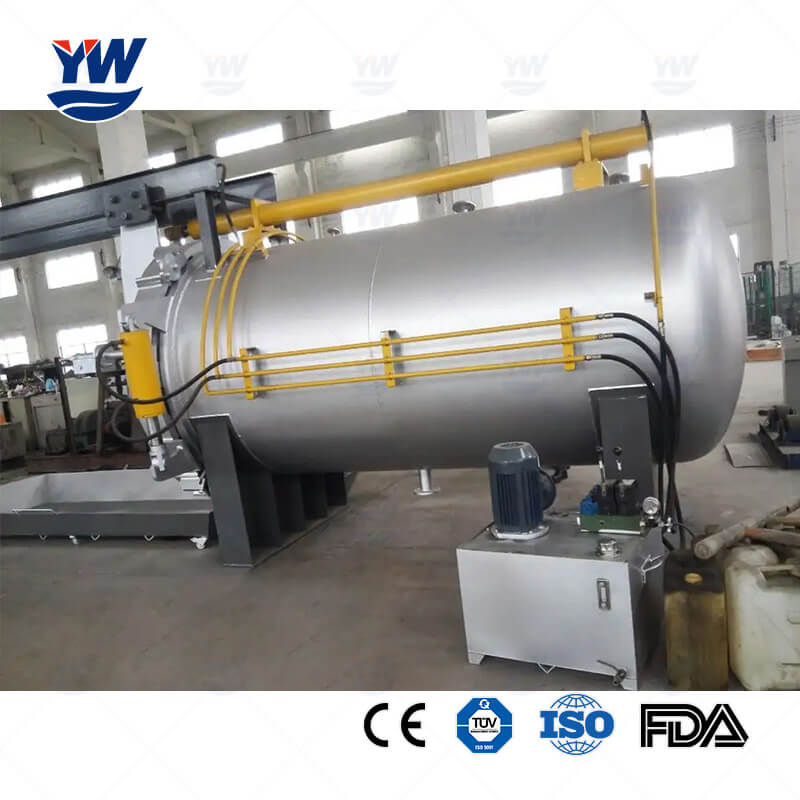

Горизонтальный листовой фильтр высокого давления представляет собой закрытую систему фильтрации, которая может быть полностью автоматизирована. Он предназначен для фильтрации жидкостей с высокой скоростью потока и низким содержанием твердых частиц, а также занимает большую площадь фильтрации, чем вертикальный листовой фильтр высокого давления. Широко используется в химической, фармацевтической, нефтяной и пищевой промышленности для фильтрации жидкостей.
|
Модель |
Объем фильтрационного осадка |
Производительность |
Рабочее давление |
Объем фильтрационного цилиндра |
Вход/Выход |
Сливной патрубок |
Расстояние между фильтрами |
Вес |
||
|
Смазочные материалы / Жиры |
Смолы |
Напитки |
||||||||
|
YWBL-2 |
30L |
0.4-0.6(t/h) |
1-1.5(t/h) |
1-2(t/h) |
0.1-0.4(Mpa) |
120L |
DN25 |
DN100 |
50mm |
150Kg |
|
YWBL-4 |
60L |
0.8-1.2(t/h) |
2-3(t/h) |
2-4(t/h) |
250L |
DN40 |
DN125 |
50mm |
180Kg |
|
|
YWBL-7 |
105L |
1.4-2(t/h) |
3-5(t/h) |
4-8(t/h) |
420L |
DN40 |
DN150 |
50mm |
326Kg |
|
|
YWBL-10 |
150L |
2-3(t/h) |
5-8(t/h) |
5-10(t/h) |
890L |
DN50 |
DN200 |
70mm |
474Kg |
|
|
YWBL-12 |
240L |
2.4-3.6(t/h) |
6-9(t/h) |
6-12(t/h) |
1190L |
DN50 |
DN250 |
70mm |
554Kg |
|
|
YWBL-15 |
300L |
3-5(t/h) |
7-12(t/h) |
8-16(t/h) |
1580L |
DN50 |
DN250 |
70mm |
815Kg |
|
|
YWBL-20 |
400L |
4-6(t/h) |
10-15(t/h) |
10-20(t/h) |
1770L |
DN65 |
DN250 |
70mm |
910Kg |
|
|
YWBL-25 |
500L |
5-7(t/h) |
12-18(t/h) |
12-24(t/h) |
2200L |
DN65 |
DN300 |
70mm |
1024Kg |
|
|
YWBL-30 |
600L |
6-9(t/h) |
14-22(t/h) |
15-30(t/h) |
2770L |
DN65 |
DN300 |
70mm |
1165Kg |
|
|
YWBL-36 |
720L |
7-10(t/h) |
16-24(t/h) |
18-36(t/h) |
2870L |
DN80 |
DN300 |
70mm |
1202Kg |
|
|
YWBL-40 |
800L |
8-12(t/h) |
20-30(t/h) |
20-40(t/h) |
3500L |
DN80 |
DN350 |
70mm |
1342Kg |
|
|
YWBL-45 |
900L |
9-13(t/h) |
22-32(t/h) |
22-44(t/h) |
3630L |
DN100 |
DN350 |
70mm |
1422Kg |
|
|
YWBL-52 |
1040L |
10-15(t/h) |
25-40(t/h) |
26-52(t/h) |
4380L |
DN100 |
DN350 |
75mm |
1900Kg |
|
|
YWBL-60 |
1200L |
12-18(t/h) |
38-42(t/h) |
30-60(t/h) |
5100L |
DN100 |
DN400 |
75mm |
2114Kg |
|
|
YWBL-70 |
1400L |
14-20(t/h) |
35-50(t/h) |
35-70(t/h) |
6940L |
DN125 |
DN400 |
80mm |
2662Kg |
|
|
YWBL-80 |
1600L |
16-24(t/h) |
40-60(t/h) |
40-80(t/h) |
8300L |
DN125 |
DN400 |
80mm |
3882Kg |
|

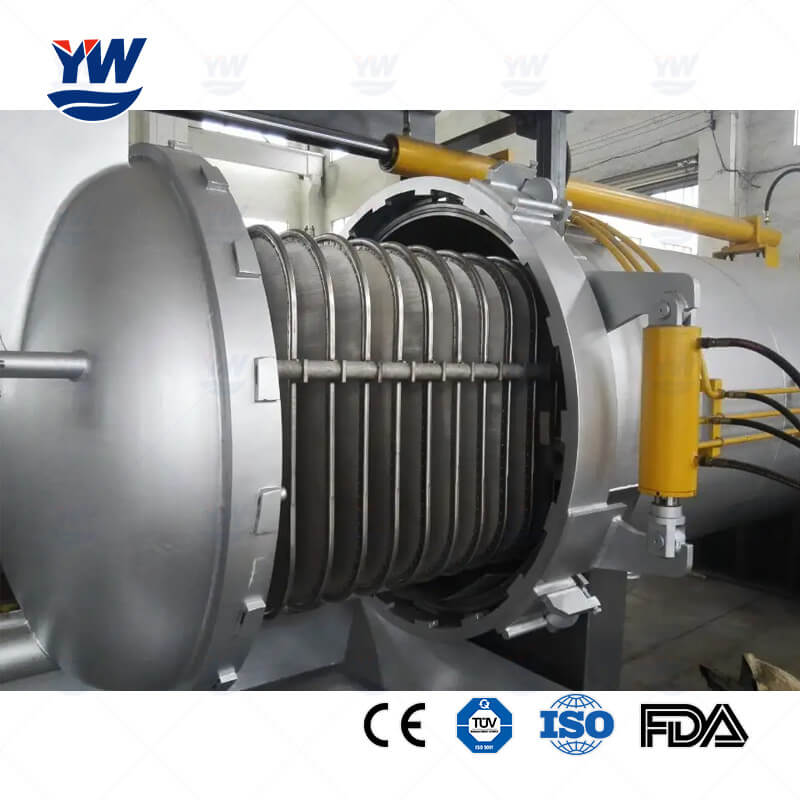

Горизонтальный листовой фильтр высокого давления (с втягиванием корпуса или пучка фильтров) состоит из корпуса фильтра, фильтрующих лепестков, пневматического вибрационного узла, опорной рамы и гидравлического привода для открытия/закрытия кольца крышки и втягивания корпуса или пучка фильтров.

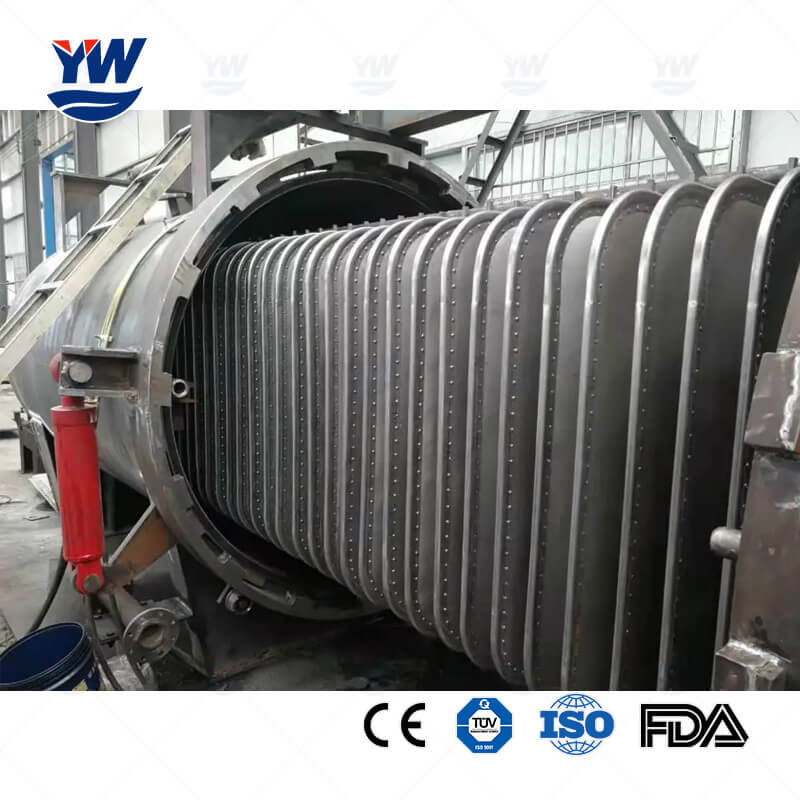

Он состоит из горизонтального резервуара, содержащего ряд фильтрующих пластин с вертикальными фильтрующими элементами. Фильтруемая жидкость закачивается в резервуар и проходит через фильтрующие элементы, которые улавливают любые твердые частицы или мусор. Отфильтрованная жидкость затем вытекает из резервуара и может быть собрана для дальнейшей обработки или утилизации. Фильтрующие лепестки изготовлены из 5 слоев сетки из нержавеющей стали (или другого металла) и отличаются длительным сроком службы и низкими затратами на техническое обслуживание.
Когда фильтрующий осадок необходимо переработать или утилизировать в виде твердых отходов, можно выбрать сухую выгрузку осадка, например, для фильтрации сахара, какао или пищевого масла, удаления активированного угля, фильтрации расплавленной серы или регенерации катализатора. Для сушки осадка перед выгрузкой обычно используют сжатый воздух, инертный газ или пар.
Если образование осадка слишком мало для сухой выгрузки, утилизация обходится недорого (регенерация при влажной выгрузке занимает меньше времени) или осадок необходимо транспортировать с помощью насоса, можно выбрать влажную выгрузку осадка, например, фильтрацию соленой воды.
