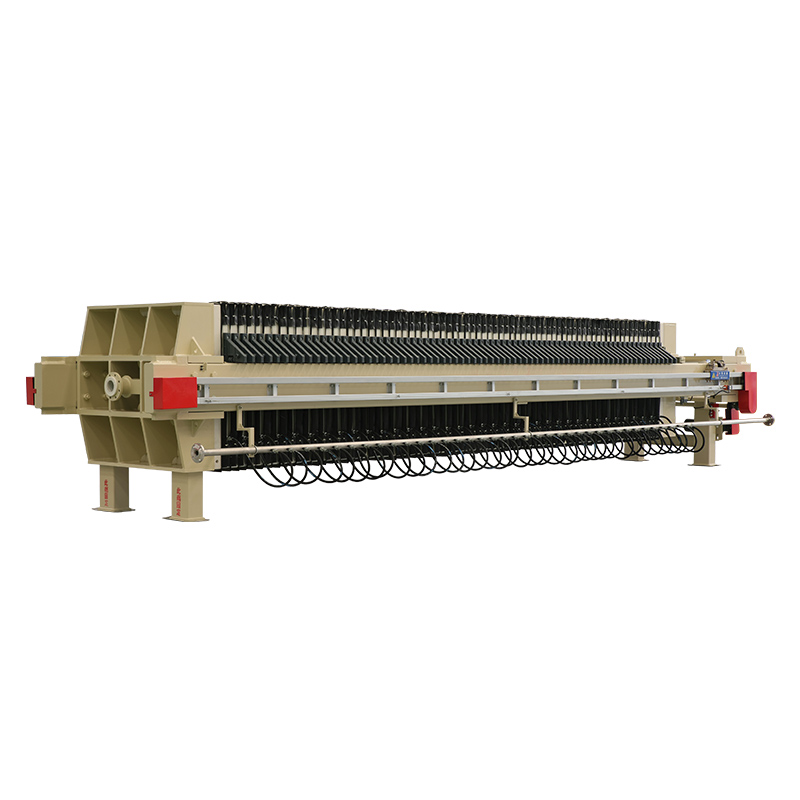

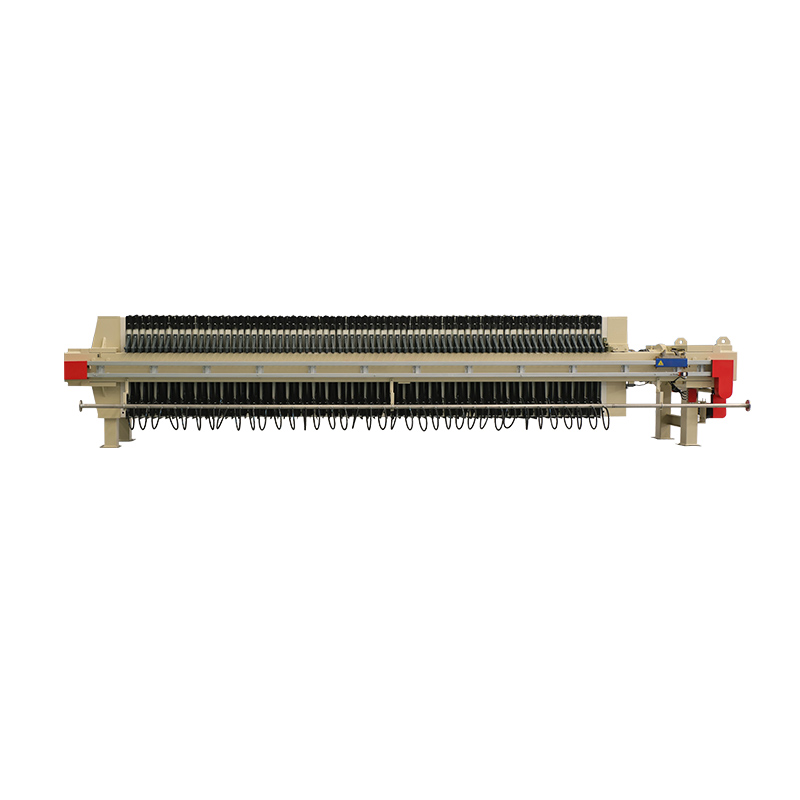

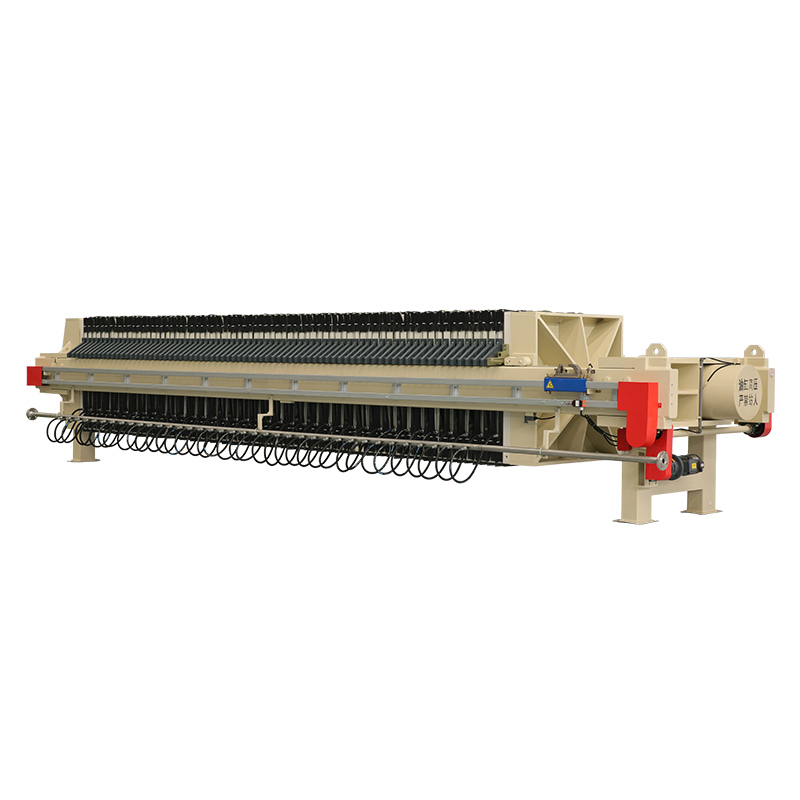

Мембранный фильтр пресс (фильтр пресс для обезвоживания осадка сточных вод)

Мембранный фильтр пресс (фильтр пресс для обезвоживания осадка сточных вод)

Обзор продукта

Данный мембранный фильтр-пресс высокого давления использует международно признанную технологию TPE-мембран, которая отличается от традиционного процесса формования резины и характеризуется превосходной усталостной прочностью и стабильностью восстановления формы, сохраняя структурную целостность при многократных деформациях под высоким давлением. В процессе работы оборудование использует воду или сжатый воздух в качестве передаточной среды и прикладывает равномерное контролируемое механическое усилие к фильтрационному кеку за счет активной деформации TPE-мембраны. Давление отжима стабильно поддерживается на уровне 0,8–2,0 МПа, что представляет собой количественный технический подход для максимально возможного снижения влажности фильтрационного кека.

отправлять контакт

Share With:

Facebook Twitter LinkedIn Pinterest Share

Основные технические параметры

Ниже приведены технические параметры стандартных автоматических мембранных фильтр-прессов, охватывающие потребности в малой, средней и большой производительности для адаптации к различным промышленным масштабам производства. Все параметры могут быть гибко настроены и скорректированы в соответствии с фактическими характеристиками материала заказчика, условиями эксплуатации, стандартами обезвоживания и площадью участка; поддерживается изготовление специальных конфигураций. Для получения подробных индивидуальных решений обращайтесь к нашей профессиональной команде сервисной поддержки:

Model	Filter Area	Plate size	Volume	Plate QTY	Pressure	Power	Weight	Dimensions
XA/MG30/870-U	30m²	870*870mm	498L	23pcs	≥0.8MPa	4Kw	3046Kg	388012501300mm
XA/MG40/870-U	40m²		623L	29pcs			3593Kg	427012501300mm
XA/MG50/870-U	50m²		789L	37pcs			4057Kg	479012501300mm
XA/MG60/870-U	60m²		955L	45pcs			4597Kg	531012501300mm
XA/MG70/870-U	70m²		1121L	53pcs			5136Kg	583012501300mm
XA/MG80/870-U	80m²		1287L	61pcs			5636Kg	635012501300mm
XA/MG50/1000-U	50m²	1000*1000mm	776L	27pcs	≥0.8MPa	4Kw	4352Kg	427015001400mm
XA/MG60/1000-U	60m²		943L	33pcs			4480Kg	470015001400mm
XA/MG70/1000-U	70m²		1109L	39pcs			5263Kg	513015001400mm
XA/MG80/1000-U	80m²		1275L	45pcs			5719Kg	556015001400mm
XA/MG100/1000-U	100m²		1608L	57pcs			6555Kg	641015001400mm
XA/MG120/1000-U	120m²		1941L	69pcs			7466Kg	726015001400mm
XA/MG80/1250-U	80m²	1250*1250mm	1560L	29pcs	≥0.8MPa	5.5Kw	10900Kg	483018001600mm
XA/MG100/1250-U	100m²		1975L	37pcs			11750Kg	544018001600mm
XA/MG120/1250-U	120m²		2391L	45pcs			12600Kg	606018001600mm
XA/MG150/1250-U	150m²		2911L	55pcs			13620Kg	682018001600mm
XA/MG160/1250-U	160m²		3119L	59pcs			14470Kg	713018001600mm
XA/MG200/1250-U	200m²		3847L	73pcs			15320Kg	820018001600mm
XA/MG240/1250-U	240m²		4679L	89pcs			16170Kg	942018001600mm
XA/MG250/1250-U	250m²		4783L	91pcs			17020Kg	957018001600mm
XA/MG200/1500-U	200m²	1500*1500mm	3809L	49pcs	≥0.8MPa	11Kw	26120Kg	714022001820mm
XA/MG250/1500-U	250m²		4723L	61pcs			26930Kg	773022001820mm
XA/MG300/1500-U	300m²		5637L	73pcs			28160Kg	872022001820mm
XA/MG350/1500-U	350m²		6551L	85pcs			29600Kg	1011022001820mm
XA/MG400/1500-U	400m²		7618L	99pcs			31500Kg	1126022001820mm
XA/MG450/1500-U	450m²		8532L	111pcs			33400Kg	1225022001820mm
XA/MG500/1500-U	500m²		9446L	123pcs			33380Kg	1324022001820mm
XA/MG600/2000-U	600m²	2000*2000mm	11901L	85pcs	≥0.8MPa	15Kw	54164Kg	1303030002500mm
XA/MG700/2000-U	700m²		13838L	99pcs			58300Kg	1439030002500mm
XA/MG800/2000-U	800m²		14945L	107pcs			62460Kg	1577030002500mm
XA/MG900/2000-U	900m²		17713L	127pcs			66620Kg	1715030002500mm
XA/MG1000/2000-U	1000m²		19651L	141pcs			70780Kg	1853030002500mm

Примечание: Для особых условий эксплуатации, таких как взрывозащита, термостойкость, сильная коррозия, гигиенические требования пищевых производств и сверхвысокое давление отжима, доступны эксклюзивные конфигурации под заказ, включая мембранные фильтровальные плиты из нержавеющей стали, взрывозащищенные электрические системы управления, термостойкие фильтровальные ткани. Все технические параметры и конструктивные размеры могут быть целенаправленно скорректированы в соответствии с фактическими производственными требованиями.

Конструкция продукта

Данный автоматический мембранный фильтр-пресс выполнен по высокопрочной модульной интегрированной конструкции, отличается компактной компоновкой и достаточной жесткостью, специально разработан для длительной непрерывной работы при высоком давлении. Основные компоненты имеют четкое разделение функций и работают скоординированно, обеспечивая баланс между долговечностью и удобством автоматической работы. Основные конструктивные модули подробно описаны ниже:

Высокопрочная рама из углеродистой стали: Являясь основной несущей конструкцией всей машины, она целиком сварена из высокопрочной углеродистой стали и обработана методом дробеструйной очистки с последующим нанесением многослойного антикоррозионного и антиржавейного покрытия. Обладает отличной устойчивостью к сжатию и деформации, выдерживает полную нагрузку при высоком давлении без деформации и адаптируется к различным суровым промышленным условиям. Для условий сильной коррозии и пищевых производств может быть изготовлена рама с облицовкой из нержавеющей стали / пластиковой футеровкой для удовлетворения специальных требований.
Мембранная фильтровальная плита: Использует международно признанные эластичные TPE-мембраны в сочетании с высокопрочным материалом основания фильтровальной плиты, отказываясь от традиционного процесса формования резины. Мембрана отличается хорошей усталостной прочностью и стабильным восстановлением формы, способна длительное время выдерживать многократные деформации под высоким давлением.
Автоматическая гидравлическая система: Основной силовой узел оборудования, использующий полностью автоматическую интегрированную схему гидравлического управления, специально адаптированную для работы с мембранным отжимом при высоком давлении. Она может автоматически выполнять весь набор действий, включая сжатие фильтровальных плит, поддержание постоянного давления, связанный сброс давления и возврат всей машины в исходное положение, без необходимости ручной регулировки давления в процессе.
Интеллектуальная электрическая система управления на базе ПЛК: Оснащена программируемым логическим контроллером (ПЛК), интегрирующим программу полностью автоматической работы, которая позволяет одним нажатием выполнять процессы сжатия, подачи, отжима и раздвижки плит, контролировать в реальном времени рабочее давление, продолжительность и другие параметры, а также автоматически сигнализировать о неисправностях.
Тележка для раздвижки плит: Оснащена электрической трансмиссией, может автоматически раздвигать фильтровальные плиты одну за другой, устраняя трудоемкий процесс ручной раздвижки плит.
Опциональная вспомогательная конструкция: Откидные лотки для сбора жидкости, устройства очистки фильтровальной ткани, механизмы транспортировки фильтрационного кека, приемные лотки и другие принадлежности могут быть установлены по требованию для дальнейшей оптимизации процессов сбора фильтрата, повторного использования фильтровальной ткани и перемещения материалов, адаптируясь к требованиям автоматизированного производства более высокого уровня.

Применяемые отрасли и материалы

Автоматический мембранный фильтр-пресс обладает высокой адаптивностью к материалам и выдающейся производительностью глубокого обезвоживания, особенно подходит для промышленных сценариев с низкими требованиями к влажности фильтрационного кека и высокими стандартами обезвоживания. Он может идеально обрабатывать различные обычные и труднообезвоживаемые материалы. Основные отрасли применения и целевые обрабатываемые материалы следующие:

Природоохранная отрасль: Глубокое обезвоживание городских бытовых осадков сточных вод, осадков промышленных сточных вод, осадков текстильной промышленности, химических осадков, осадков целлюлозно-бумажной промышленности, гальванических осадков, фармацевтических осадков, а также обработка осадков фильтрата полигонов, удовлетворяя строгим требованиям к снижению объема и безвредной обработке осадков;
Горнодобывающая и металлургическая промышленность: Сухое складирование хвостов обогащения железной руды, медной руды, цинковой руды, золотой руды и руд редкоземельных металлов, обезвоживание концентратов, глубокое обезвоживание угольного шлама, обработка рудных шламов, особенно подходит для сценариев сухого складирования хвостов, требующих низкой влажности, эффективно снижая транспортные расходы и затраты на хранение;
Химическая промышленность: Глубокая фильтрация и обезвоживание химического сырья, пигментов, красителей, покрытий, химических кристаллов, растворов кислот, щелочей и солей, а также различных химических отходов, обеспечивая соответствие влажности готовой продукции или отходов нормативным требованиям;
Пищевая промышленность: Фильтрация и обезвоживание пищевых материалов, таких как крахмал, фруктовые соки, вино, соевые продукты и глутамат натрия, а также обработка пищевых отходов, удовлетворяя гигиеническим требованиям пищевого производства и потребностям высокоэффективного обезвоживания;
Промышленность стройматериалов: Глубокое обезвоживание шламов промывки песка, сточных вод камнеобработки, сточных вод производства бетона, керамических шликеров и осадков кирпичных заводов, обеспечивая рециркуляцию водных ресурсов и снижение объема твердых отходов;
Другие отрасли: Глубокое обезвоживание отходов животноводства, обработка речного и озерного ила, очистка шламов тоннелепроходческих щитов, обезвоживание фармацевтических отходов и другие сценарии разделения твердых и жидких фаз, требующие высококачественного глубокого обезвоживания.
