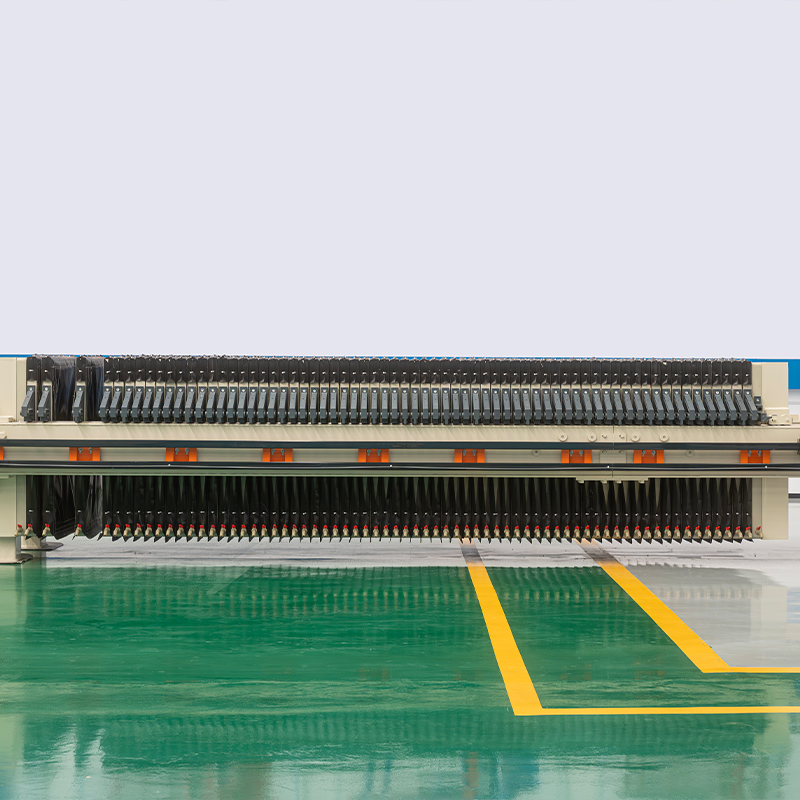

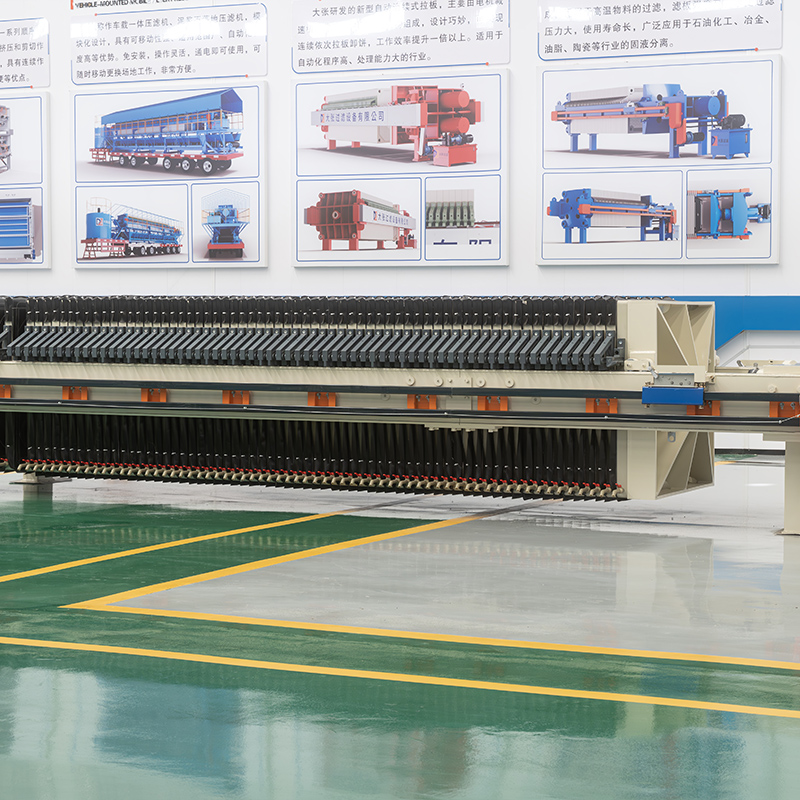

Автоматический Гидравлический Камерный Фильтр Пресс для Обезвоживания Осадка Сточных Вод

Конструкция продукта

Вся машина выполнена по модульной интегрированной конструкции с компактной компоновкой, что делает демонтаж, сборку, ежедневное техническое обслуживание и замену деталей относительно удобными. Все основные компоненты имеют четкое разделение функций и скоординированную работу. Конкретные компоненты и опциональные части следующие:

• Рама: Базовая модель сварена из высокопрочной углеродистой стали с общей антикоррозионной обработкой и усилением. Являясь основной несущей рамой всей машины, она стабильно поддерживает все основные компоненты, включая гидравлическую систему и фильтровальные плиты, выдерживает удары во время работы без деформации и адаптируется к длительной непрерывной работе в обычных условиях, обеспечивая стабильную работу оборудования. Для особых условий эксплуатации доступны модернизации под заказ, включая пластиковую футеровку или облицовку из нержавеющей стали. Процесс пластиковой футеровки подходит для обработки сильнокоррозионных материалов, таких как сильные кислоты и щелочи, в то время как процесс облицовки нержавеющей сталью отвечает высоким требованиям гигиены и чистоты в пищевой промышленности, фармацевтике и других отраслях, расширяя сферы применения оборудования.
• Гидравлическая система: Основной силовой узел оборудования, оснащенный специальной гидравлической насосной станцией и высокоточным гидроцилиндром, отвечает за весь процесс сжатия фильтровальных плит, автоматического поддержания давления, сброса давления и возврата в исходное положение. Она обеспечивает стабильное давление с надежным эффектом поддержания давления, принципиально исключая утечку материала и вытекание суспензии во время фильтрации, с плавной работой и низкой сложностью ежедневного обслуживания.
• Электрическая система управления: Однонажимной пуск основных процессов, включая сжатие и фильтрацию, простое и удобное управление.
• Тележка для раздвижки плит: Оснащена электрической трансмиссией, может автоматически раздвигать фильтровальные плиты одну за другой, устраняя трудоемкий процесс ручной раздвижки плит.
• Фильтровальные плиты (два варианта на выбор): Цельная фильтровальная плита изготовлена из высокопрочного полипропилена методом горячего прессования, обладает износостойкостью, ударопрочностью и обычной кислото- и щелочестойкостью. Подразделяется на два типа: обычные стандартные плиты и плиты по немецкому стандарту. Обычная стандартная фильтровальная плита имеет универсальную камерную конструкцию, подходит для большинства сценариев обезвоживания обычных промышленных материалов, отличается высокой экономичностью и удобством замены. Фильтровальная плита по немецкому стандарту обработана в соответствии с немецкой технологией, имеет более высокую точность конструкции, полированные кромки и углы, лучшее уплотнение фильтровальной камеры, несколько лучшую общую устойчивость к давлению и долговечность по сравнению с обычным типом, а также более сбалансированную кислото- и щелочестойкость, подходит для обычных производственных сценариев с более высокими требованиями к стабильности фильтрации.
• Опциональные компоненты: Откидной лоток для сбора жидкости, устройство очистки фильтровальной ткани. Они могут быть установлены в соответствии с реальными производственными потребностями для дальнейшей оптимизации сбора фильтрата и эффективности очистки фильтровальной ткани, соответствуя требованиям более высоких стандартов производства.

Принцип работы

Этот автоматический гидравлический камерный фильтр-пресс использует гидравлическую систему в качестве основного привода, а фильтровальную ткань - в качестве фильтрующей среды, выполняя разделение твердых и жидких фаз с помощью стандартизированного замкнутого процесса. Он отличается четкой логикой работы, стабильной работой и совместимостью с различными обычными промышленными условиями. Конкретные этапы работы следующие:

1. Гидравлическое сжатие: Запустите гидравлическую систему, чтобы привести в действие прижимную плиту для плотного сжатия всех фильтровальных плит, образуя отдельные герметичные фильтровальные камеры. Система автоматически переходит в состояние поддержания давления, чтобы предотвратить утечку материала во время фильтрации.
2. Подача и фильтрация: Подайте обрабатываемую суспензию в фильтровальную камеру с помощью питающего насоса. Жидкость под давлением проходит через фильтровальную ткань и выводится, образуя чистый фильтрат; твердые частицы задерживаются в фильтровальной камере и постепенно накапливаются, образуя фильтрационный кек.
3. Сброс давления и разгрузка: После фильтрации гидравлическая система сбрасывает давление, и прижимная плита возвращается в исходное положение. Тележка для раздвижки плит раздвигает фильтровальные плиты одну за другой, и фильтрационный кек под действием силы тяжести начинает отваливаться. Остатки кека требуют ручной вспомогательной очистки для завершения разгрузки.
4. Цикл и возврат: После разгрузки и ручной очистки фильтровальные плиты возвращаются в исходное положение. При необходимости очистки можно запустить опциональное устройство очистки фильтровальной ткани, после чего оборудование может перейти к следующему рабочему циклу с плавным соединением процессов.
